整體構成：

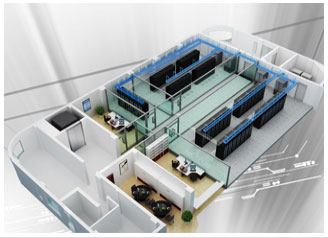

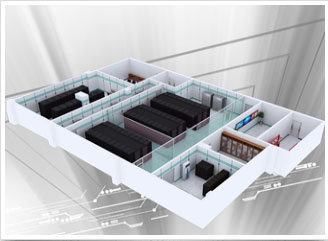

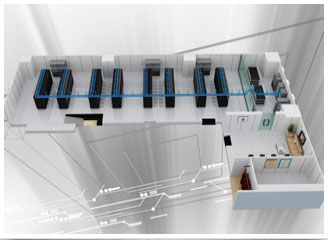

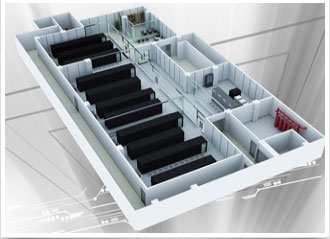

一個全面的機房建設應包括以下幾個方面：
1．機房裝修 2．電氣系統 3．空調系統 4．門禁系統 5．監控系統 6．消防系統

物理環境主要包括：

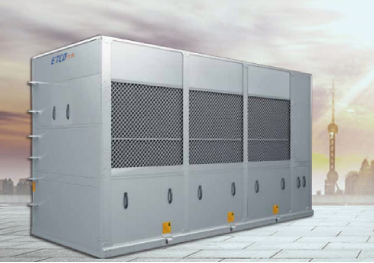

精密空調控制數據中心的溫度和濕度。 "數據處理環境的熱量指導"建議溫度在20-25 °C(68-75 °F) ，濕度在40－55％，以數據中心最佳條件17 °C作為最大露點。電源會加熱數據中心里的空氣。除非熱量被移走，否則溫度會持續上升，導致電源設備故障。通過控制空氣溫度，使服務器組件在擱板層保持在規定的溫度/濕度范圍內�？照{(diào)系統通過冷卻在露點以下的空間空氣，幫助控制濕度。濕度太高，水開始在內部組件上濃縮。濕度太低，將導致靜電放電問題，損壞組件。假使空氣干燥，輔助潮濕系統會增加水蒸氣。地下的數據中心比起常規的設計，能夠以更低的成本保持計算機設備冷卻�，F(xiàn)代數據中心使用節約裝置冷卻：使用外界空氣來保證數據中心冷卻。華盛頓州現在有幾個數據中心，一年11個月使用外部空氣冷卻所有的服務器。他們沒有使用冷卻機或空調，他們創造了勢能節省了數百萬。

備份電源由一個或多個不間斷電供應和、或者柴油機組成。為了防止單點故障，所有的電系統元素，包括備份系統，都需要完全復制，并且關鍵服務器連接兩個電源（"A-Side" and "B-Side"）區域。這種安排常常用于完成系統的N＋1冗余。靜態電閘有時需要在一個電源發生故障時瞬間轉換到另一個電源上。

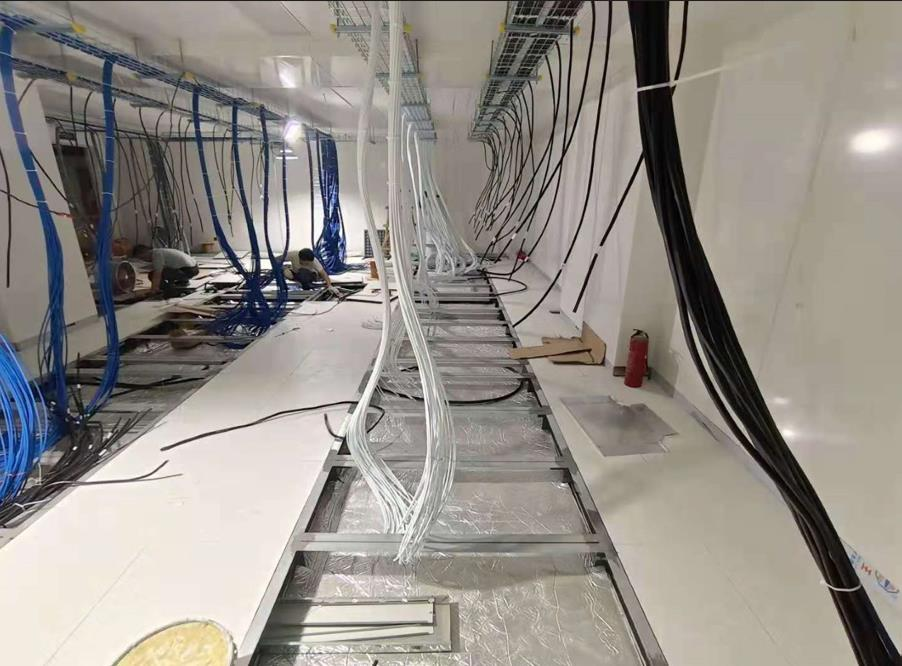

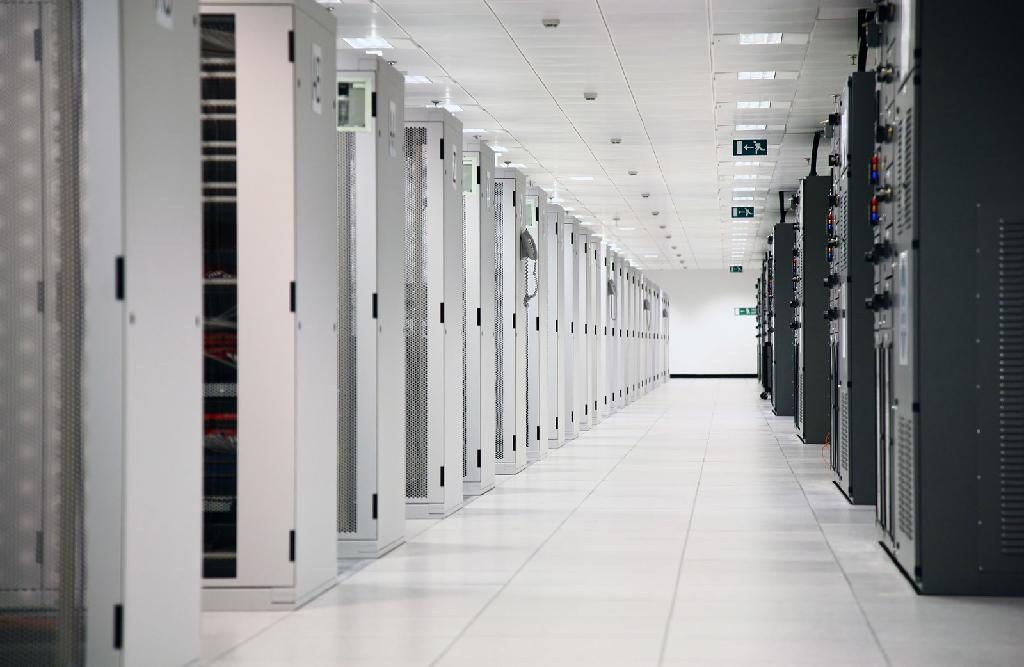

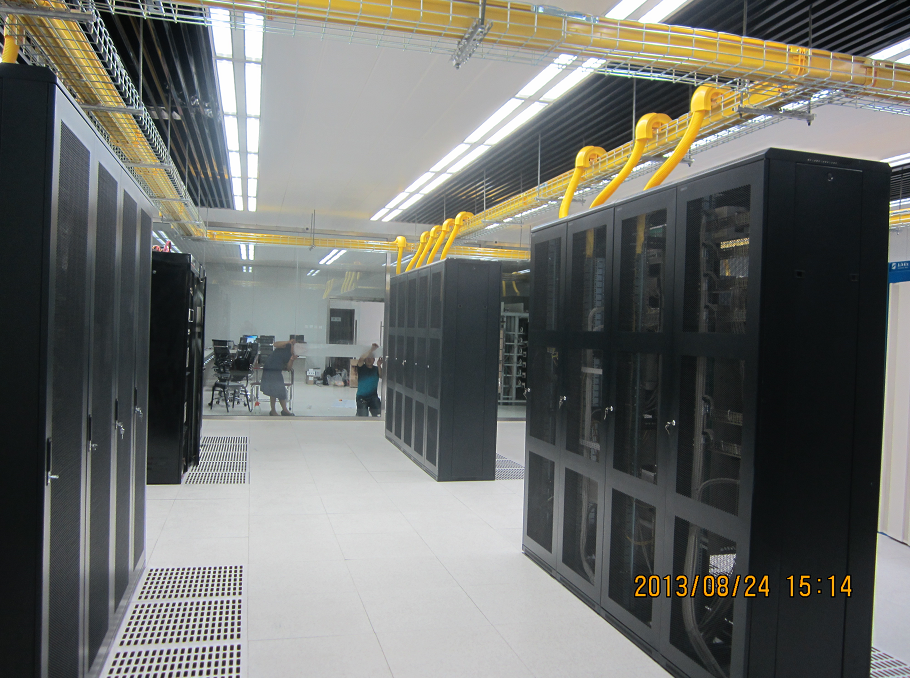

架空設計。數據中心使用典型地升高 60cm(2 ft)地面，可移動的防靜電地板。越來越多的數據中心使用升高 80－100cm(31.5-39.4in)的地面，空閑區域的增加是為了更好的保證空氣流通。這種供應是為了空氣能夠在地下充分流通，作為條件系統的一部分，也是為電力電纜提供空間。天潤智力數據中心解決方案采用了架空電纜的典型設計。在實施過程中，有部分?jǐn)?shù)據中心出于安全原因依然選擇置于地板下，這就需要增加冷卻系統。更小/更少花費的數據中心沒有升高地面，也可以使用鋪設了靜態地磚在地面。計算機電纜常常放置在走廊中，以保證最大化的氣流效率。

氣體消防：在數據中心設置聲光報警器、設置氣體噴放指示燈，安裝在滅火區域內、外各一個。氣體噴放指示燈是由滅火控制器接到氣體管路上的壓力開關產生開關后返回的信號來控制的。其他報警系統的設備如手動報警按鈕、消防警鈴等，按照消防規范設置。根據機房面積設置鋼瓶間大小位置，系統的儲壓采用2.5Mpa，可以保證鋼瓶中的氣體大部分能均勻噴灑到滅火區域。在設計中需要鋼瓶間的承重問題。一般大樓的承重在600kg／m2，大一點可達1000kg／m2，在選用大容量滅火鋼瓶時，需要樓板的承重在1000kg／m2以上。所以在設計滅火系統時，需特別注明滿鋼瓶的重量及占地面積，以便結構設計師在結構設計時，是否需對鋼瓶間采取加固措施。

1、機房裝修
1、 一般規定
計算機房的室內裝修工程施工驗收主要包括吊頂、隔斷墻、門、窗、墻壁裝修、地面、活動地板的施工驗收及其他室內作業。
室內裝修作業應符合《裝飾工程施工及驗收規范》、《地面及樓面工程施工及驗收規范》、《木結構工程施工及驗收規范》及《鋼結構工程施工及驗收規范》的有關規定。
在施工時應保證現場、材料和設備的清潔。隱蔽工程（如地板下、吊頂上、假墻、夾層內）在封口前必須先除塵、清潔處理，暗處表層應能保持長期不起塵、不起皮和不龜裂。
機房所有管線穿墻處的裁口必須做防塵處理，然后對縫隙必須用密封材料填堵。在裱糊、粘接貼面及進行其他涂復施工時，其環境條件應符合材料說明書的規定。
裝修材料應盡量選擇無毒、無刺激性的材料，盡量選擇難燃、阻燃材料，否則應盡可能涂防火涂料。

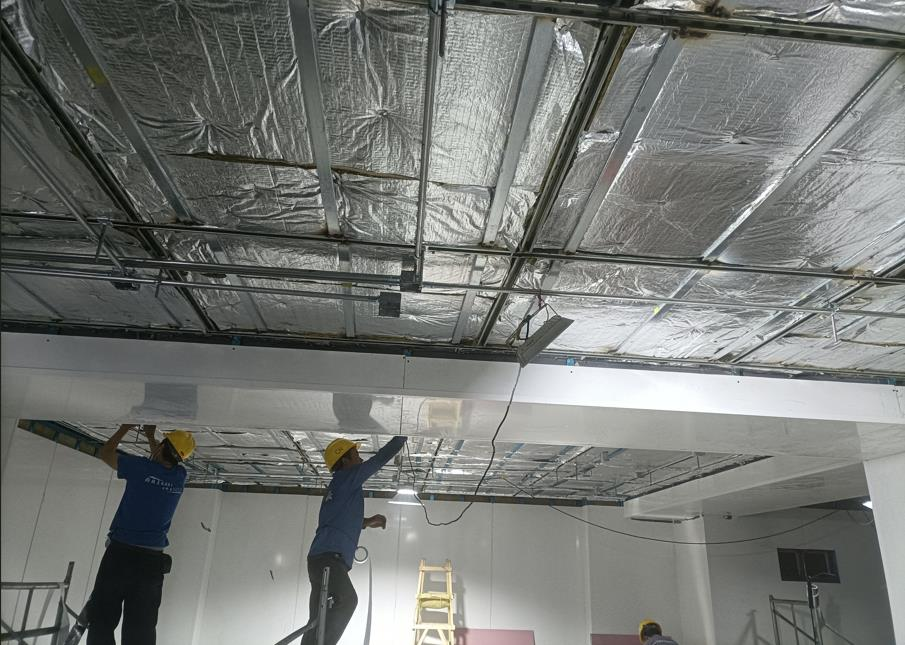

2、吊頂
計算機機房吊頂板表面應平整，不得起塵、變色和腐蝕；其邊緣應整齊、無翹曲，封邊處理后不得脫膠；填充頂棚的保溫、隔音材料應平整、干燥，并做包縫處理。

　　按設計及安裝位置嚴格放線。吊頂及馬道應堅固、平直，并有可靠的防銹涂復。金屬連接件、鉚固件除銹后，應涂?jī)杀榉冷P漆。

　　吊頂上的燈具、各種風口、火災探測器底座及滅火噴嘴等應定準位置，整齊劃一，并與龍骨和吊頂緊密配合安裝。從表面看 應布局合理、美觀、不顯凌亂。

　　吊頂內空調作為靜壓箱時，其內表面應按設計要求做防塵處理，不得起皮和龜裂。
　　固定式吊頂?shù)捻敯鍛?yīng)與龍骨垂直安裝。雙層頂板的接縫不得落在同一根龍骨上。
　　用自攻螺釘固定吊頂板，不得損壞板面。當設計未作明確規定時應符合五類要求。
　　螺釘間距：沿板周邊間距150-200mm，中間間距為200-3000mm，均勻布置。
　　螺釘距板邊10-15mm，釘眼、接縫和陰陽角處必須根據頂板材質用相應的材料嵌平、磨光。
　　保溫吊頂?shù)臋z修蓋板應用與保溫吊頂相同的材料制作。
　　活動式頂板的安裝必須牢固、下表面平整、接縫緊密平直、靠墻、柱處按實際尺寸裁板鑲補。根據頂板材質作相應的封邊處理。
　　安裝過程中隨時擦拭頂板表面，并及時清楚頂板內的余料和雜物，做到上不留余物，下不留污跡。
　　

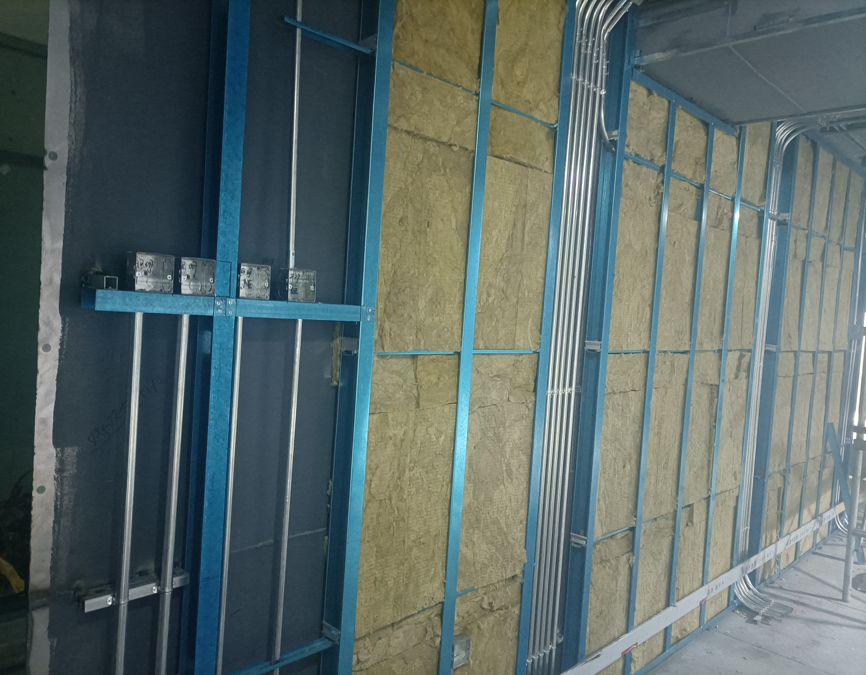

　　3、隔斷墻

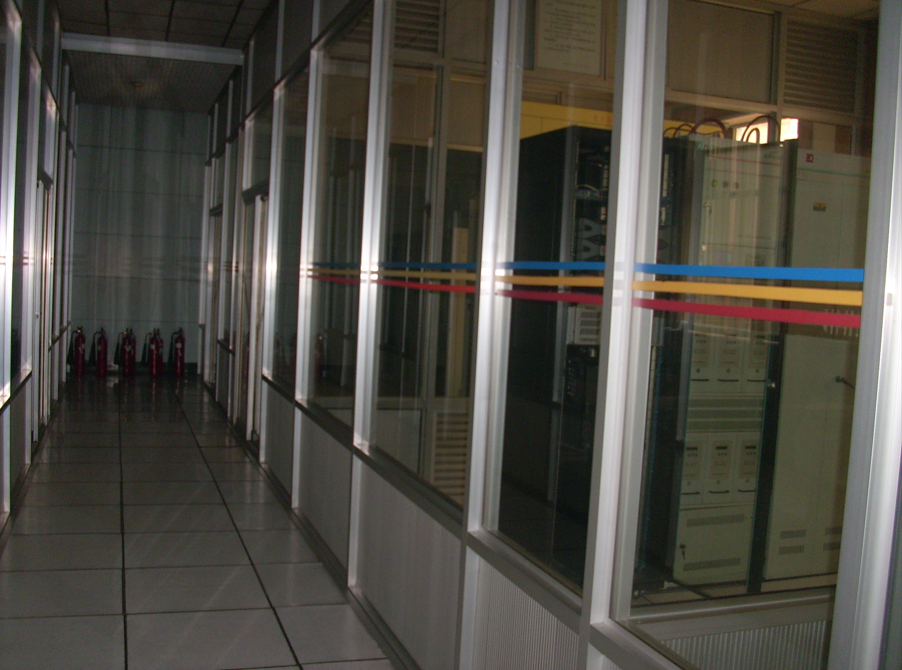

　　無框玻璃隔斷，應采用槽鋼、全鋼結構框架。墻面玻璃厚度不小于10mm，門玻璃厚度不小于12mm。表面不銹鋼厚度應保證壓延成型后平如鏡面，不不平的視覺效果。
　　石膏板、吸音板等隔斷墻的沿地、沿頂及沿墻龍骨建筑圍護結構內表面之間應襯墊彈性密封材料后固定。當設計無明確規定時固定點間距不宜大于800mm。
　　豎龍骨準確定位并校正垂直后與沿地、沿頂龍骨可靠固定。
　　有耐火極限要求的隔斷墻豎龍骨的長度應比隔斷墻的實際高度短30mm，上、下分別形成15mm膨脹縫，其間用難燃彈性材料填實。全鋼防火大玻璃隔斷，鋼管架刷防火漆，玻璃厚度不小于12mm，無氣泡。
　　安裝隔斷墻板時，板邊與建筑墻面間隙應用嵌縫材料可靠密封。
　　當設計無明確規定時，用自攻螺釘固定墻板宜符合：螺釘間距沿板周邊間距不大于200mm，板中部間距不大于300mm，均布置，其他要求同2。

　　有耐火極限要求的隔斷墻板應與豎龍骨平等鋪設，不得與沿地、沿頂龍骨固定。
　　隔斷墻兩面墻板接縫不得在同一根龍骨上，每面的雙層墻板接縫亦不得在同一根龍骨上。
　　安裝在隔斷墻上的設備和電氣裝置固定在龍骨上。墻板不得受力。
　　隔斷墻上需安裝門窗時，門框、窗框應固定在龍骨上，并按設計要求對其縫隙進行密封。
　　
　　4、鋁合金門窗和隔斷

　　鋁合金門框、窗框、隔斷墻的規格型號應符合設計要求，安裝應牢固、平整，其間隙用非腐蝕性材料密封。當設計無明確規定時隔斷墻沿墻立柱固定點間距不宜大于800mm。
　　門扇、窗扇應平整、接縫嚴密、安裝牢固、開閉自如、推拉靈活。
　　施工過程中對鋁合金門窗及隔斷墻的裝飾面應采取保護措施。
　　安裝玻璃的槽口應清潔，下槽口應補墊軟性材料。玻璃與扣條之間按設計要求填塞彈性密封材料，應牢固嚴密。
　　
　　5、活動地板

　　計算機房用活動地板應符合國標GB6650-86《計算機房用活動地板技術條件》。
　　活動地板的理想高度在18-24英寸（46-61cm）之間。
　　活動地板的鋪設應在機房?jī)?nèi)各類裝修施工及固定設施安裝完成并對地面清潔處理后進行。
　　建筑地面應符合設計要求，并應清潔、干燥，活動地板空間作為靜壓箱時，四壁及地面均就作防塵處理，不得起皮和龜裂。
　　現場切割的地板，周邊應光滑、無毛刺，并按原產品的技術要求作相應處理。
　　活動地板鋪設前應按標高及地板布置嚴格放線將支撐部件調整至設計高度，平整、牢固。
　　活動地板鋪設過程中應隨時調整水平。遇到障礙或不規則地面，應按實際尺寸鑲補并附加支撐部件。
　　在活動地板上搬運、安裝設備時應對地板表面采取防護措施。鋪設完成后，做好防靜電接地。
　　
電氣系統
　　
　　1、供配電系統 數據中心供配電系統應為380V/200V、50HZ，計算機供電質量達到A級。

　　2、供配電方式為雙路供電系統加UPS電源及柴油發電機設備，并對空調系統和其他用電設備單獨供電，以避免了空調系統啟停對重要用電設備的干擾。供電系統的負荷包含如下方面：

　　服務器功率
　　單臺服務器功率 ╳ 服務器臺數 = 總功率
　　UPS總功率：
　　一般采用n+1備份方案，亦即并聯UPS臺數多加壹臺，以防止某一臺機組出現故障。
　　目前UPS效率均在90%以上，故按照服務器總功率可以計算出UPS的總KVA數。
　　工作區恒溫恒濕精密空調負荷：
　　工作區面積╳200~250 kcal/hr /m2 = 總的空調所需制冷量
　　按上述數據即可確定精密空調的數量，同時亦可確定空調所耗費電功率。
　　辦公區空調、照明等負荷
　　其它用負荷
　　由上可以計算出一個數據中心機房所需的用電負荷總功率。
　　
　　3、 電源分類

　　一類電源為UPS供電電源，由電源互投柜引至墻面配電箱，分路送到活動地板下插座，再經插座分接計算機電源處，電纜用阻燃電纜，穿金屬線槽鋼管敷設。

　　二類電源為市電供電電源，由電源互投柜分別送至空調、照明配電箱和插座配電箱，再分路送至燈具及墻面插座。電纜用阻燃電纜，照明支路用塑銅線，穿金屬線槽及鋼管敷設。

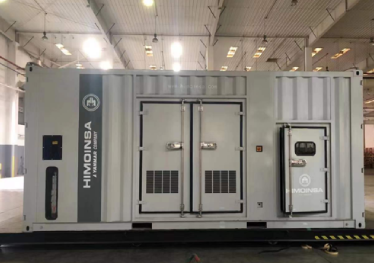

　　三類電源為柴油發電機組，是作為特別重要負荷的應急電源，應滿足的運行方式為：正常情況下，柴油發電機組應始終處于準備發動狀態，當兩路市電均終斷時，機組應立即啟動，并具備帶100%負荷的能力。任一市電恢復時，機組應能自動退出運行并延時停機，恢復市電供電。機組與電力系統間應有防止并列運行的連鎖裝置。柴油發電機組的容量應按照用電負荷的分類來確定，因?yàn)橛械呢?fù)荷需要很大的啟動功率，如空調電動機，這就需要合理選擇發電機組容量，以避免過大的啟動電壓降，一般根據上述用電負荷總功率的2.5倍來計算。
　　
　　4、配電柜

　　配電箱、柜應有短路、過流保護，其緊急斷電按鈕與火災報警聯鎖。
　　配電箱、柜安裝完畢后，進行編號，并標明箱、柜內各開關的用途以便于操作和檢修。
　　配電箱、柜內留有備用電路，作機房設備擴充時用電。
　　
　　5、插座

　　機房?jī)?nèi)用電插座分為兩大類，即UPS插座和市電插座。機房各工作間均留有備用插座安裝在墻壁下方供設備維修時用。
　　
　　6、電纜（電線）

　　電纜（電線）在鋪設時應該平直，電纜（電線）要與地面、墻壁、天花板保持一定的間隙。
　　不同規格的電纜（電線）在鋪設時要有不同的固定距離間隔。
　　電纜（電線）在鋪設施工中彎曲半徑按廠家和當?shù)毓╇姴块T的標準施工。
　　鋪設電纜時要有留有適當?shù)挠喽取?
　　地板下的電纜穿鋼管或在金屬線槽里鋪設。
　　
　　7、照明

　　機房照明按"電子計算機機房設計規范"規定。
　　照明燈具采用嵌入式安裝。事故照明用備用電源自投自復配電箱，市電與UPS電源自動切換。
　　燈具內部配線采用多股銅芯導線，燈具的軟線兩端接入燈口之前均應壓扁并搪錫，使軟線與固定螺絲接觸良好。燈具的接地線或接零線，必須用燈具專用接地螺絲并加墊圈和彈簧墊圈壓緊。
　　在機房?jī)?nèi)安裝嵌裝燈具固定在吊頂板預留洞孔內專設的框架上。燈上邊框外緣緊貼在吊頂板上，并與吊頂金屬明龍骨平行。
　　在機房?jī)?nèi)所有照明線都必須穿鋼管或者金屬軟管并留有余量。電源線應通過絕緣墊圈進入燈具，不應貼近燈具外殼。
　　
　　8、接地系統

　　依據國標GB50169-92電氣安裝，接地施工及驗收規范。計算機直流地與機房抗靜電接地及保護地嚴格分開以免相互干擾，采用T50x0.35銅網，所有接點采用錫焊或銅焊使其接觸良好，以保證各計算機設備的穩定運行并要求其接地電阻1Ω。機房抗靜電接地與保護地采用軟扁平編織銅線直接敷設到每個房間讓地板就近接地，能使地板產生的靜電電荷迅速入地。
　　
　　9、防雷

　　為防止機房設備的損壞和數據的丟失，機房防雷尤其重要。按國家建筑物防雷設計規范，本設計對機房電氣電子設備的外殼、金屬件等實行等電位連接，并在低壓配電電源電纜進線輸入端加裝電源防雷器。防雷接地電阻要求小于10Ω。
　　
　　10、空調系統

　　根據GB2887-82計算機場地技術要求，按A級設計，溫度T=23℃±2℃，相對濕度=55%±5%，夏季取上限，冬季取下限。

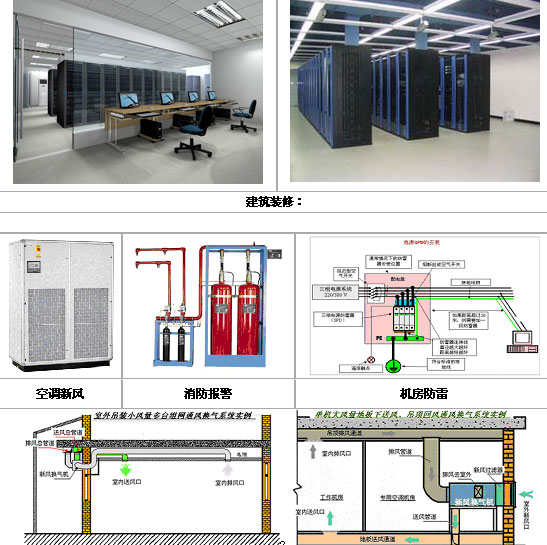

　　氣流組織采用下送風、上回風，即抗靜電活動地板靜壓箱送風，吊頂天花微孔板回風。新風量設計取總風量的10%，中低度過濾，新風與回風混合后，進入空調設備處理，提高控制精度，節省投資，方便管理。
